Luftaustrittsdüsen aus - und einbauen (touran)
Volkswagen Golf / Volkswagen Golf Reparaturanleitung / Heizung/klimatisierung / Luftaustrittsdüsen aus - und einbauen (touran)
Mittlere luftaustrittsdüse
Ausbau
- Blende der radio-/heizungskonsole ausbauen, siehe seite 250.
- Deckel des ablagefachs in der armaturentafel hochklappen und schraube herausdrehen.
- Ablagefach hinten aus den aufnahmen herausziehen und nach oben aus der armaturentafel herausnehmen.

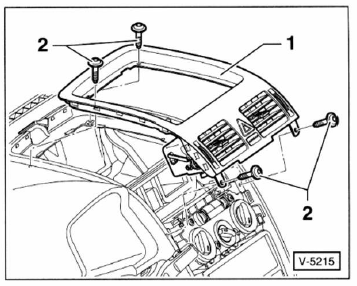

- 4 Schrauben - 2 - herausdrehen und mittlere luftaustrittsdüse - 1 - nach hinten aus der armaturentafel herausziehen.
- Auf der rückseite stecker vom schalter für warnblinklicht abziehen.
Einbau
- Der einbau erfolgt in umgekehrter ausbaureihenfolge.
Seitliche luftaustrittsdüse
Ausbau

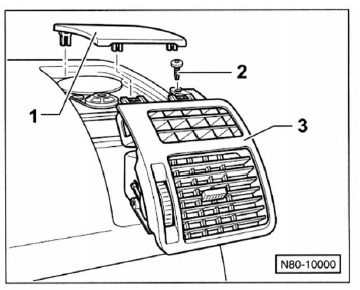

- Mit einem kunststoffkeil, zum beispiel hazet 1965-20, lautsprecherabdeckung - 1 - aus der armaturentafel heraushebeln.
- Schraube - 2 - herausdrehen und luftaustrittsdüse - 3 - an der seite aus der armaturentafel herausziehen.
Einbau
- Der einbau erfolgt in umgekehrter ausbaureihenfolge.
