Abdeckung für schalt-a/vählhebel aus- und einbauen

Golf/touran

Schaltgetriebe

Ausbau

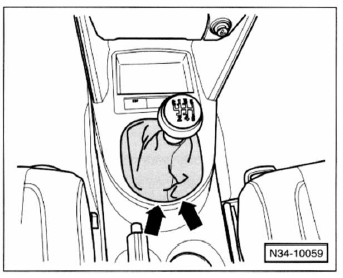

  • Mit einem kunststoff keil faltenbalg aus der abdeckung in der mittelkonsole ausclipsen -pfeile- und nach oben über den schalthebel stülpen.

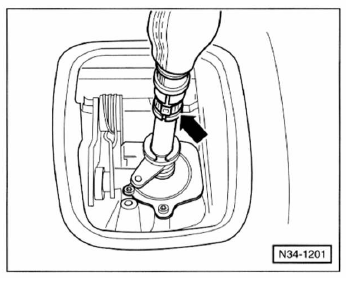

  • Schelle -pfeil- öffnen und schaltknauf zusammen mit schalthebelmanschette vom schalthebel abziehen.

Einbau

  • Schaltknauf mit umgestülpter schalthebelmanschette auf den schalthebel aufstecken und in der nut einrasten.
  • Neue klemmschelle zusammendrücken.
  • Faltenbalg nach unten stülpen und in der mittelkonsole einclipsen.

Automatikgetriebe

Ausbau

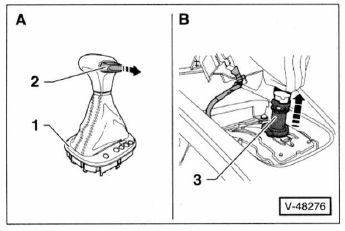

  • Mit einem kunststoffkeil abdeckung - 1 - für wählhebel aus der mittelkonsole ausclipsen und faltenbalg nach oben über den wählhebel stülpen.
  • Zum ausbau des knaufs sperrtaste - 2 - über den widerstand hinaus aus dem wählhebelknauf etwas herausziehen -pfeil a-. Kabelbinder um die sperrtaste schlingen, festziehen und sperrtaste in dieser stellung halten. Achtung: die sperrtaste darf weder ganz herausgezogen werden noch in den knauf hineingedrückt werden.
  • Verriegelung - 3 - unter dem knauf hochschieben -pfeil bund knauf vom wählhebel abziehen.

Einbau

  • Knauf so auf den wählhebel stecken, dass die sperrtaste nach links zum fahrer zeigt.
  • Knauf einrasten und verriegelung nach unten drücken.

    Hinweis: die sperrtaste muss wie beim ausbau herausgezogen und gesichert sein.

  • Kabelbinder entfernen und sperrtaste in den wählhebelknauf hineindrücken.
  • Faltenbalg nach unten stülpen und abdeckung für wählhebel in die mittelkonsole einclipsen.
