Stellmotor für leuchtweitenregelung aus - und einbauen

Golf/scheinwerfer von hella

Ausbau

  • Motorhaube öffnen.
  • Batterie abklemmen. Achtung: hinweise im kapitel "batterie aus- und einbauen" beachten.
  • Scheinwerfer ausbauen, siehe entsprechendes kapitel.
  • An der rückseite des scheinwerfers äußere abdeckkappe - 1 - für abblendlicht gegen den uhrzeigersinn drehen -pfeil a- und abnehmen, siehe abbildung v-5645, seite 93.

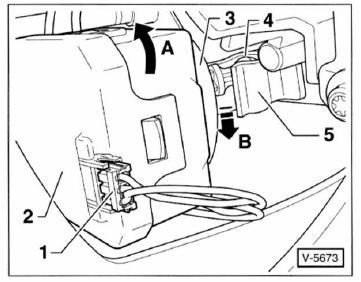

  • Stecker - 1 - vom stellmotor - 2 - abziehen.
  • Stellmotor gegen den uhrzeigersinn drehen -pfeil aund aus der aufnahme - 3 - am scheinwerfer lösen.
  • Kugelkopf - 4 - des stellmotors aus der kugelkopfführung - 5 - herausziehen -pfeil b-.

Einbau

  • Kugelkopf der motor-stellachse vorsichtig in die kugelkopfführung einschieben und einrasten.
  • Stellmotor in die aufnahme einsetzen und im uhrzeigersinn festdrehen.
  • Der weitere einbau erfolgt in umgekehrter ausbaureihenfolge.

Speziell scheinwerfer von automotive lighting und scheinwerfer beim touran

Der aus- und einbau erfolgt in ähnlicher weise. Der stellmotor wird jedoch mit 2 schrauben vom scheinwerfer abgeschraubt.
