Seitliche verkleidung im fußraum aus- und einbauen (touran)

Touran

Ausbau

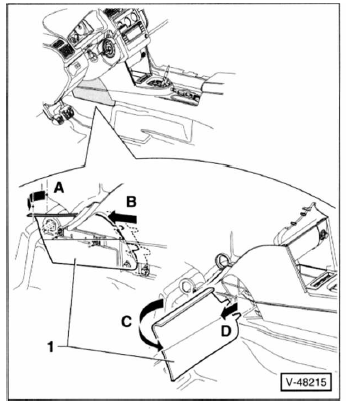

  • Verkleidung - 1 - im vorderen bereich aus der aufnahme herausziehen -pfeil a- und etwas nach vorne drücken -pfeil b-.
  • Verkleidung - 1 - nach außen schwenken -pfeil c- und aus der mittelkonsole herausziehen -pfeil d-.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
