Stoßfänger/stoßfängerabdeckung vorn aus- und einbauen

Volkswagen Golf / Volkswagen Golf Reparaturanleitung / Karosserie außen / Stoßfänger/stoßfängerabdeckung vorn aus- und einbauen

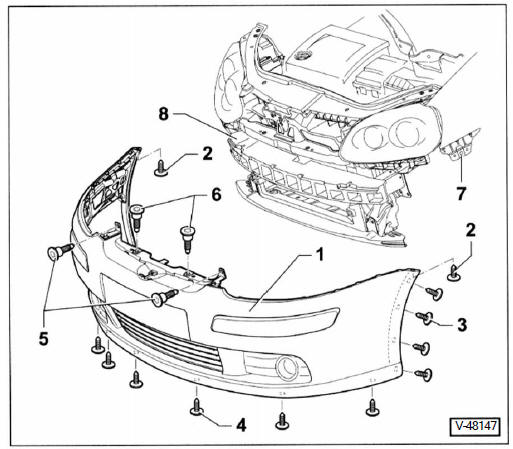

Golf


  1. Stoßfängerabdeckung

Ausbau

  • Kühlergrill ausbauen, siehe entsprechendes kapitel.
  • Schrauben -5/6- herausdrehen.
  • Schrauben - 4 - unten herausdrehen.
  • Schrauben - 2 / 3 - an beiden innenkotflügeln herausdrehen
  • Mit einem helfer stoßfängerabdeckung nach vorne von den führungsprofilen rechts und links ziehen und abnehmen.
  • Alle steckverbindungen trennen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.

2-4 Schrauben

5-6 Schrauben, 5 nm

7 - Führungsprofil

8 - Stoßfängerträger

Ausbau

  • Stoßfängerträger mit 14 schrauben abschrauben, dabei 2 schrauben in der mitte herausdrehen.

Einbau

  • Stoßfängerträger anschrauben.
  • 8 Sechskantschrauben rechts und links mit 60 nm festziehen.
  • 6 Torxschrauben mit 8 nm festziehen.

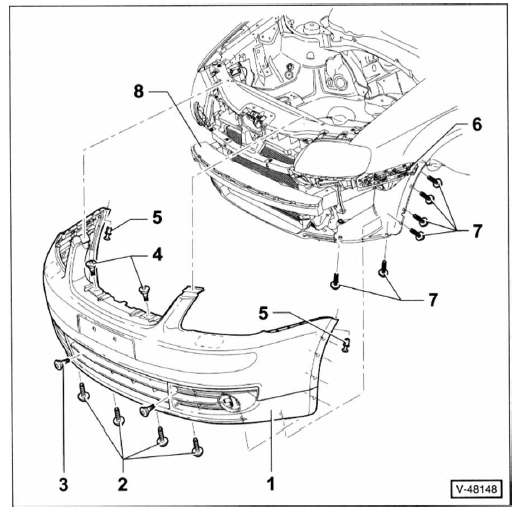

Touran


  1. Stoßfängerabdeckung

Ausbau

  • Kühlergrill ausbauen, siehe entsprechendes kapitel.
  • Beide innenkotflügel ausbauen, siehe entsprechendes kapitel.
  • Schrauben -2/7- herausdrehen.
  • Schrauben - 3 / 4 - herausdrehen.
  • 2 Spreiznieten -5- mit einem schraubendreher heraushebeln.
  • Mit einem helfer stoßfängerabdeckung nach vorne von den führungsprofilen - 6 - rechts und links ziehen und abnehmen.
  • Alle steckverbindungen trennen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.

2 - Schrauben

3-4 Schrauben, 6 nm

5 - Spreiznieten

6 - Führungsprofil

7 - Schrauben für innenkotflügel

8 - Stoßfängerträger

Ausbau

  • Stoßfängerträger mit 12 schrauben von den längsträgern abschrauben.

Einbau

  • Stoßfängerträger anschrauben.
  • 8 Sechskantschrauben rechts und links mit 60 nm festziehen.
  • 4 Torxschrauben mit 8 nm festziehen.
