Motorhaubenschloss aus- und einbauen/einstellen

Hinweis: hier wird der aus- und einbau des motorhaubenschlosses sowie des schließbügels beim golf beschrieben.

Der arbeitsablauf gilt auch für den touran.

Ausbau

  • Motorhaube öffnen.
  • Kühlergrill ausbauen, siehe entsprechendes kapitel.
  • Seilzug für motorhaube trennen, siehe kapitel "seilzug für motorhaube aus- und einbauen".

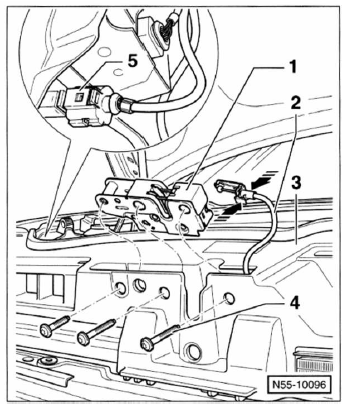

  • Steckverbindung - 5 - für motorhauben-kontaktschalter trennen. Hinweis: die steckverbindung befindet sich neben dem rechten scheinwerfer.
  • Für den wiedereinbau einbaulage des motorhaubenschlosses - 1 - mit filzstift markieren.
  • 3 Schrauben - 4 - herausdrehen und motorhaubenschloss - 1 - nach oben aus dem schlossträger - 3 - herausziehen.
  • Laschen -pfeile- zusammendrücken und seilzug - 2 - aus dem motorhaubenschloss ausclipsen.

Einbau

  • Seilzug am motorhaubenschloss einclipsen.
  • Motorhaubenschloss handfest am schlossträger anschrauben und dabei nach den markierungen ausrichten.
  • Steckverbindung für motorhauben-kontaktschalter verbinden.
  • Motorhaubenschloss einstellen, dazu motorhaubenschloss innerhalb der bohrungen verschieben. Die motorhaube muss sich problemlos schließen und öffnen lassen.

    Motorhaube auf korrekte spaltmaße prüfen und gegebenenfalls einstellen, siehe entsprechendes kapitel.

  • Schrauben für motorhaubenschloss mit 12 nm festziehen.
  • Seilzug für motorhaube einbauen, siehe entsprechendes kapitel.
  • Kühlergrill einbauen, siehe entsprechendes kapitel.

Speziell schließbügel aus- und einbauen

Ausbau

  • Motorhaube öffnen.
  • Für den wiedereinbau einbaulage des schließbügels an der motorhaube mit filzstift markieren.

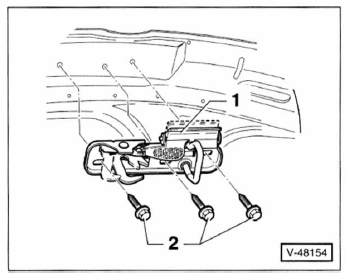

  • 3 Schrauben - 2 - herausdrehen und schließbügel - 1 - mit fanghaken von der motorhaube abnehmen.

Einbau

  • Schließbügel handfest an der motorhaube anschrauben, schließbügel dabei nach den markierungen ausrichten.
  • Schließbügel einstellen, dazu schließbügel innerhalb der bohrungen verschieben. Die motorhaube muss sich problemlos schließen und öffnen lassen. Motorhaube auf korrekte spaltmaße prüfen und gegebenenfalls einstellen, siehe entsprechendes kapitel.
  • Schrauben für schließbügel mit 10 nm festziehen.
