Gebrauchsanleitung für stromlaufpläne


  1. Relaisplatte durch ein graues feld gekennzeichnet.

    Stellt die plusseitigen anschlüsse dar.

  2. Verweis auf weiterführung der leitung zu einem anderen bauteil j362 = steuergerät für wegfahrsicherung.

    T6/2 = 6-fach-steckerverbindung, kontakt 2.

  3. Interne verbindung (dünner strich) diese verbindung ist nicht als leitung vorhanden.
  4. Schaltzeichen die offen gezeichnete seite des schaltzeichens weist auf die fortsetzung des bauteils in einem anderen stromlaufplan hin.
  5. Leitungsquerschnitt in mm2 und leitungsfarbe 0.5 = 0,5 Mm2, sw = schwarz. Abkürzungen für die leitungsfarben stehen im kapitel "umgang mit dem stromlaufplan".
  6. Stromkreis mit leitungsführung alle schalter und kontakte sind in mechanischer ruhestellung dargestellt.
  7. Steckverbindung t4 = 4-fach-steckverbindung, /4 = kontakt 4.
  8. Schaltzeichen für bauteil g39 = lambdasonde mit heizung.
  9. Teile-bezeichnung n80 = magnetventil 1. In der legende unterhalb des stromlaufplans steht, wie das teil heißt.
  10. Strompfad-nummer
  11. Fahrzeugmasse
  12. P f e i l weist auf die fortsetzung des stromlaufplans auf der anschließenden seite hin.
  13. Gewindebolzen an der relaisplatte der weiße kreis zeigt an, dass es sich hier um eine lösbare verbindung handelt.
  14. Relaisplatz-nummer kennzeichnet den relaisplatz auf oder an der relaisplatte
  15. Verweis auf weiterführung der leitung zu einem anderen bauteil die zahl im rechteck kennzeichnet, in welchem strompfad die leitung weitergeführt wird; hier in strompfad 114.
  16. Verbindung im leitungsstrang nicht lösbare verbindung.
  17. Anschlussklemme hier: klemme 30, 45-fach-steckerverbindung, kontakt 21.
  18. Sicherung s28 = sicherung nr. 28, 15 Ampere.
  19. Verweis auf weiterführung der leitung im anschließenden stromlaufplanteil der buchstabe kennzeichnet, wo im nächsten stromlaufplanteil die leitung weitergeführt wird.
  20. Massepunkt oder masseverbindung im leitungsstrang in der legende stehen angaben zur lage des massepunktes im fahrzeug.

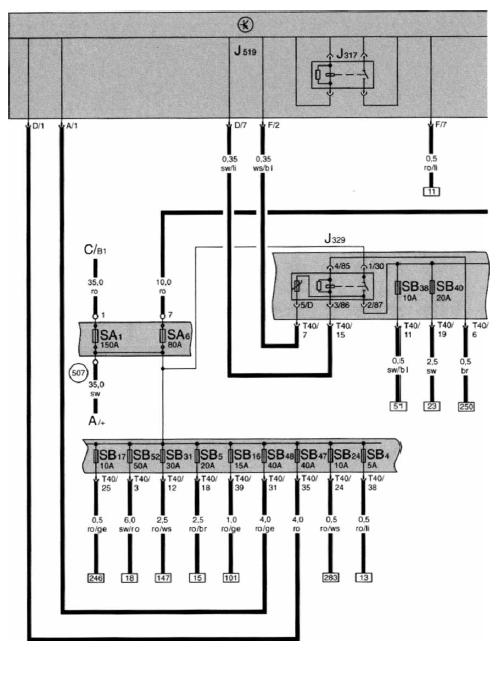

Batterie, relais für spannungsversorgung kl. 30,


Batterie, relais für spannungsversorgung kl. 30, Relais für spannungsversorgung kl. 15, Steuergerät für bordnetz, sicherungen (sb)

A - batterie

C - drehstromgenerator

J317 - relais für spannungsversorgung kl. 30

J329 - relais für spannungsversorgung kl. 15

J519 - steuergerät für bordnetz

Sa1 - sicherung 1 auf sicherungshalter batterie

Sa6 - sicherung 6 auf sicherungshalter batterie

Sb4 - sicherung 4 auf sicherungshalter

Sb5 - sicherung 5 auf sicherungshalter

Sb16- sicherung 16 auf sicherungshalter

Sb17 - sicherung 17 auf sicherungshalter

Sb24- sicherung 24 auf sicherungshalter

Sb31 - sicherung 31 auf sicherungshalter

Sb38- sicherung 38 auf sicherungshalter

Sb40- sicherung 40 auf sicherungshalter

Sb47- sicherung 47 auf sicherungshalter

Sb48- sicherung 48 auf sicherungshalter

Sb49- sicherung 49 auf sicherungshalter

T40 - steckverbindung 40fach

(507) - Schraubverbindung (30) am - sicherungshalter/batterie

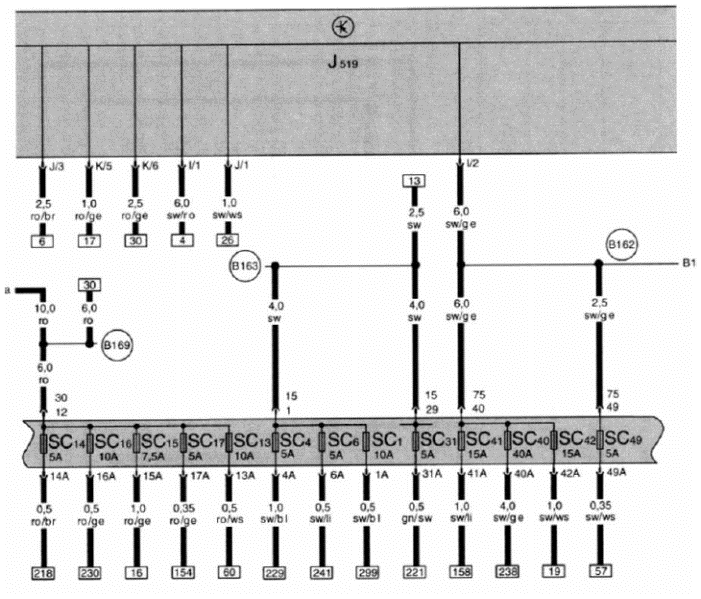

J519 - steuergerät für bordnetz


J519 - steuergerät für bordnetz

Sc1 - sicherung 1 auf sicherungshalter

sc4 - sicherung 4 auf sicherungshalter

sc6 - sicherung 6 auf sicherungshalter

sc13- sicherung 13 auf sicherungshalter

sc 14 - sicherung 14 auf sicherungshalter

sc15 - sicherung 15 auf sicherungshalter

sc16 - sicherung 16 auf sicherungshalter

sc17 - sicherung 17 auf sicherungshalter

sc31- sicherung 31 auf sicherungshalter

sc40- sicherung 40 auf sicherungshalter

sc41- sicherung 41 auf sicherungshalter

sc42- sicherung 42 auf sicherungshalter

sc49- sicherung 49 auf sicherungshalter

(bnö) - verbindung (75a)im leitungsstrang innenraum

(bim) - plusverbindung 1 (15) im leitungsstrang innenraum

(bi69) - plusverbindung 1 (30) im leitungsstrang innenraum

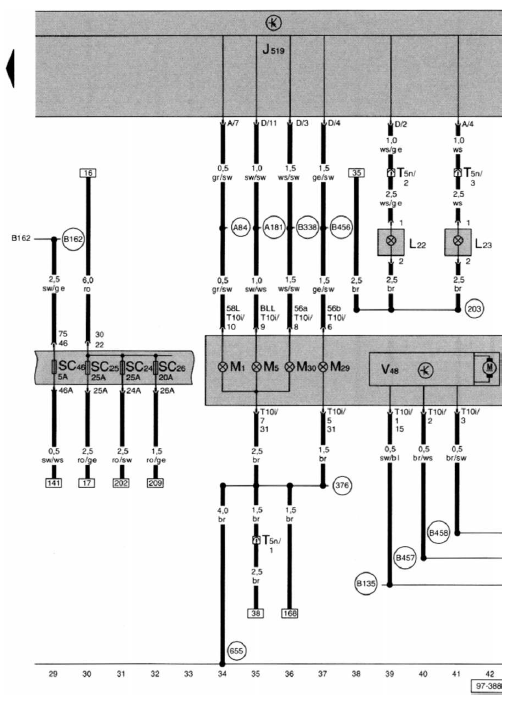

Scheinwerfer links, nebelscheinwerfer links, nebelscheinwerfer


Scheinwerfer links, nebelscheinwerfer links, nebelscheinwerfer rechts, steuergerät für bordnetz, sicherungen (sc)

J519 - steuergerät für bordnetz

L22 - lampe für nebelscheinwerfer links

L23 - lampe für nebelscheinwerfer rechts

M1 - lampe für standlicht links

M5 - lampe für blinklicht vorn links

M29 - lampe für abblendlicht-scheinwerfer links

M30 - lampe für fernlicht-scheinwerfer links

Sc24- sicherung 24 auf sicherungshalter

Sc25- sicherung 25 auf sicherungshalter

Sc26- sicherung 26 auf sicherungshalter

Sc46- sicherung 46 auf sicherungshalter

T5n - steckverbindung 5fach, im motor räum vorn links

T10i - steckverbindung 10fach

V48 - stellmotor links für leuchtweitenregelung

C03j - masseverbindung im leitungsstrang

^ X ^ nebelscheinwerfer

Ö76) - masseverbindung 11 im hauptleitungsstrang

^55^ - Massepunkt am scheinwerfer links

^84) - Verbindung (58l) im schalttafelleitungsstrang

Wi8i) - plusverbindung 2 (blinker links) im schalttafelleitungsstrang

Fei35j - verbindung 1 (15a) im leitungsstrang innenraum

B162) - verbindung (75a) im leitungsstrang innenraum

(Mm) - verbindung 1 (56) im hauptleitungsstrang

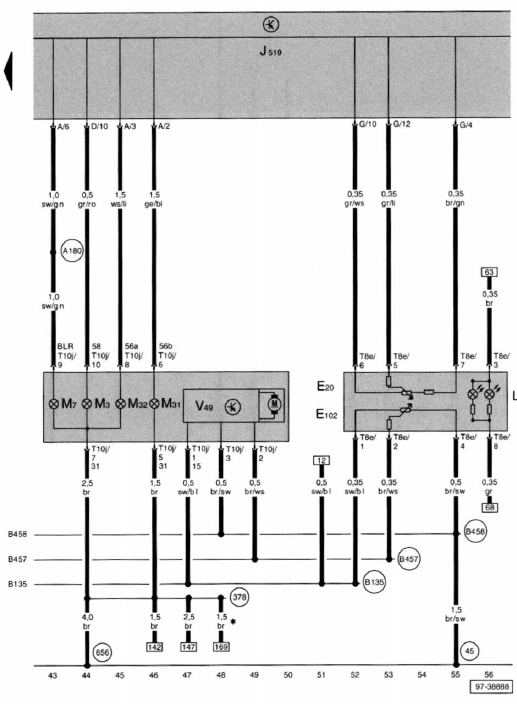

Scheinwerfer rechts, regler für beleuchtung, schalter,


Scheinwerfer rechts, regler für beleuchtung, schalter, instrumente, einsteller für leuchtweitenregelung, beleuchtung für taster

E20 - regler für beleuchtung, schalter, instrumente

e102 - einsteller für leuchtweitenregelung

j519 - steuergerät für bordnetz

l76 - beleuchtung für taster

m3 - lampe für standlicht rechts

m7 - lampe für blinklicht vorn rechts

m31 - lampe für abblendlichtscheinwerfer rechts

m32 - lampe für fernlichtscheinwerfer rechts

t8e - steckverbindung 8fach

t10j - steckverbindung 10fach

v49 - stellmotor rechts für leuchtweitenregelung

(45^ - massepunkt hinter schalttafel mitte

(378) - masseverbindung 13 im hauptleitungsstrang

(65^ - massepunkt am scheinwerfer rechts

(aiso) - plusverbindung 2 (blinker rechts) im schalttafelleitungsstrang

(b135) - verbindung 1 (15a) im leitungsstrang innenraum

(b457) - verbindung 1 (poti) im hauptleitungsstrang

(em5s) - verbindung 2 (poti) im hauptleitungsstrang

* nur bei fahrzeugen mit doppeltonhorn

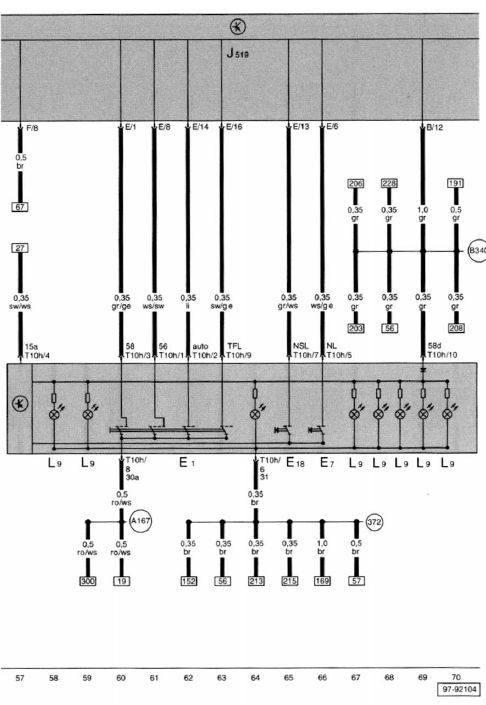

Lichtschalter, schalter für nebelscheinwerfer,


Lichtschalter, schalter für nebelscheinwerfer, schalter für nebelschlussleuchte, lampe für beleuchtung lichtschalter

E1 - lichtschalter

e7 - schalter für nebelscheinwerfer

e18 - schalter für nebelschlussleuchte

j519 - steuergerät für bordnetz

l9 - lampe für beleuchtung lichtschalter

t10h - steckverbindung 10fach

(37^ - masseverbindung 7 im hauptleitungsstrang (ai6^ - plusverbindung 3 (30a) im schalttafel-leitungsstrang

(b34o) - verbindung 1 (58d)im hauptleitungsstrang

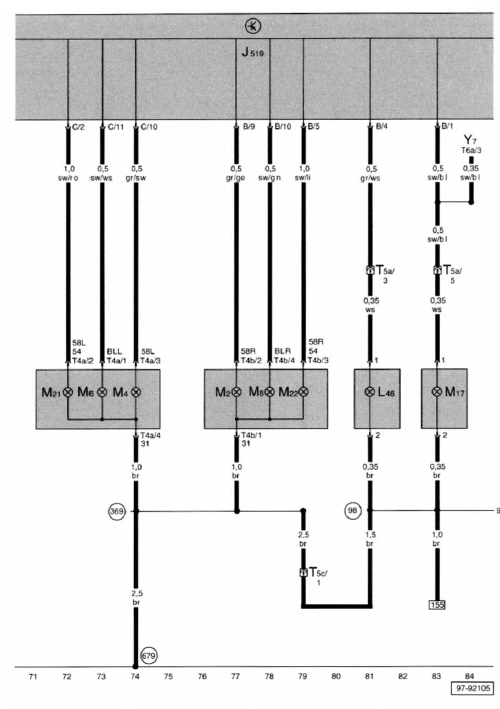

Schlussleuchte rechts, schlussleuchte links, lampe


Schlussleuchte rechts, schlussleuchte links, lampe für nebelschlussleuchte links, lampe für rückfahrlicht rechts

J519 - steuergerät für bordnetz

l46 - lampe für nebelschlussleuchte links

m2 - lampe für schlusslicht rechts

m4 - lampe für schlusslicht links

m6 - lampe für blinklicht hinten links

m8 - lampe für blinklicht hinten rechts

m17 - lampe für rückfahrlicht rechts

m21 - lampe für brems- und schlusslicht links

m22 - lampe für brems-und schlusslicht rechts

t4a - steckverbindung 4fach

t4b - steckverbindung 4fach

t5a - steckverbindung 5fach. Schwarz, im seitenteil hinten links

t5c - steckverbindung 5fach, braun, im seitenteil hinten links

t6a - steckverbindung 6fach

y7 - automatisch abblendbarer innenspiegel

f 9 8 j - masseverbindung im leitungsstrang heckklappe

(287) - masse verbindung im leitungsstrang heckklappe zuführung

(369) - masseverbindung 4 im hauptleitungsstrang

(67^ - massepunkt 2 im seitenteil hinten links

(a87^ - verbindung (rf)im schalttafelleitungsstrang

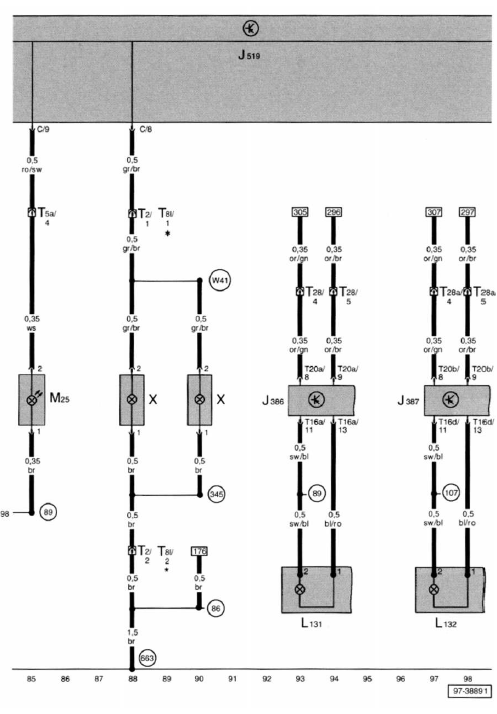

Lampe für hochgesetztes bremslicht, kennzeichenleuchte,


Lampe für hochgesetztes bremslicht, kennzeichenleuchte, lampe für spiegelblinker fahrerseite, lampe für spiegelblinker beifahrerseite

J386 - türsteuergerät fahrerseite

j387 - türsteuergerät beifahrerseite

j519 - steuergerät für bordnetz

l131 - lampe für spiegelblinker fahrerseite

l132 - lampe für spiegelblinker beifahrerseite

m25 - lampe für hochgesetztes bremslicht

t2 - steckverbindung 2fach, rechts unter dem stoßfänger

t5a - steckverbindung 5fach, schwarz, im seitenteil hinten links

t8i - steckverbindung 8fach, rechts unter dem stoßfänger

t16a - steckverbindung 16fach

t16d - steckverbindung 16fach

t20a - steckverbindung 20fach

t20b - steckverbindung 20fach

t28 - steckverbindung 28fach, an der a-säule links

t28a - steckverbindung 28fach. An der a-säule rechts x - kennzeichenleuchte - masseverbindung 1 im leitungsstrang hinten ( 8 9 ) - masseverbindung 1 im leitungsstrang

^ x ' fensterheber

m07j - masseverbindung im leitungsstrang außenspiegel

(287) - masseverbindung im leitungsstrang y ^ s heckklappe zuführung

(345) - masseverbindung im leitungsstrang stoßfänger

(663j - massepunkt seitenteil hinten rechts

(w4ij - plusverbindung (58) im leitungsstrang kennzeichenleuchte

* - nur bei fahrzeugen mit einparkhilfe

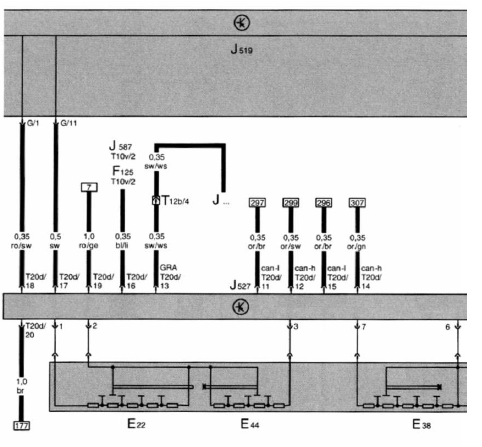

Steuergerät für lenksäulenelektronik, schalter für


Steuergerät für lenksäulenelektronik, schalter für scheibenwischer, scheibenwischerschalter für intervallbetrieb, regler für scheibenwischer-intervallschaltung

E22 - scheibenwischerschalter für intervallbetrieb

e38 - regler für scheibenwischer-intervallschaltung

e44 - schalter für scheibenwaschpumpe (wasch-wisch-automatik und scheinwerfer- reinigungsanlage)

f125 - multifunktionsschalter

j... - Motorsteuergeräte

j519 - bordnetzsteuergerät

j527 - steuergerät für lenksäulenelektronik

j587 - steuergerät für wählhebelsensorik

t10v - steckverbindung 10fach, unter der wählhebelabdeckung

t12b - steckverbindung 12fach, blau, im wasserkasten links

t20d - steckverbindung 20fach

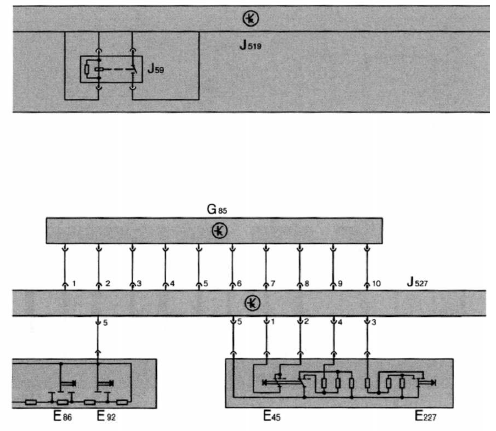

Schalter für gra, entlastungsrelais für x-kontakt,


Schalter für gra, entlastungsrelais für x-kontakt, steuergerät für lenksäulenelektronik, geber für lenkwinkel

E45 - schalter für gra

e86 - abruftaste für multifunktionsanzeige

e92 - reset-taste

e227- taster für gra set

g85 - geber für lenkwinkel, am steuergerät für lenksäulenelektronik

j59 - entlastungsrelais für x-kontakt

j519 - steuergerät für bordnetz

j527 - steuergerät für lenksäulenelektronik

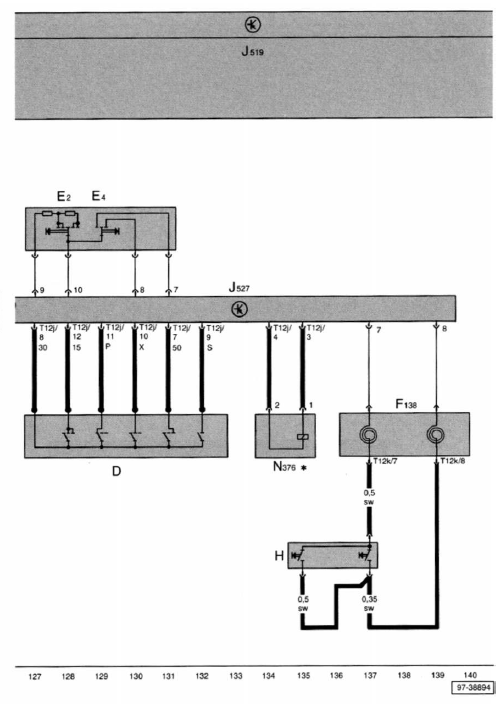

Zündanlass-schalter, steuergerät für lenksäulenelektronik,


Zündanlass-schalter, steuergerät für lenksäulenelektronik, blinkerschalter, magnet für zündschlüssel- abzugsperre, signalhombetätigung

D - zündanlass-schalter

e2 - blinkerschalter

e4 - schalter für handabbiendung und lichthupe

f138 - wickelfeder für airbag und rückstellring mit schleifring

h - signalhornbetätigung

j519 - steuergerät für bordnetz

j527 - steuergerät für lenksäulenelektronik

n376 - m agnet für zündschlüssel-abzugsperre

t12j - steckverbindung 12fach

* - nur bei fahrzeugen mit autom. Getriebe oder direkt-schaltgetriebe

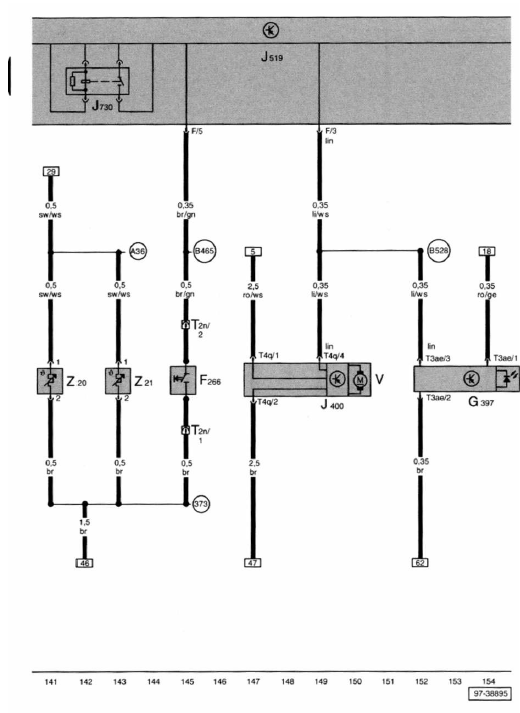

Kontaktschalter für motorhaube, sensor für regen-


Kontaktschalter für motorhaube, sensor für regen- und lichterkennung, relais 2 für doppelwaschpumpe, scheibenwischermotor, spritzdüsen

F266 - kontaktschalter für m otortiaube

g397- sensor für regen- und lichterkennung

j400 - steuergerät für wischermotor

j519 - steuergerät für bordnetz

j730 - relais 2 für doppelwaschpumpe

t2n - steckverbindung 2fach, am schloßträger rechts, nähe scheinwerfer

t3ae - steckverbindung 3fach

t4q - steckverbindung 4fach

v - scheibenwischermotor

z20 - heizwiderstand für spritzdüse links

z21 - heizwiderstand für spritzdüse rechts

^73) - masseverbindung 8 im hauptleitungsstrang

^36) - verbindung (75a) im schalttafel-leitungsstrang

(b465) - verbindung 1 im hauptleitungsstrang

(b528) - verbindung 1 (lin-bus) im hauptleitungsstrang

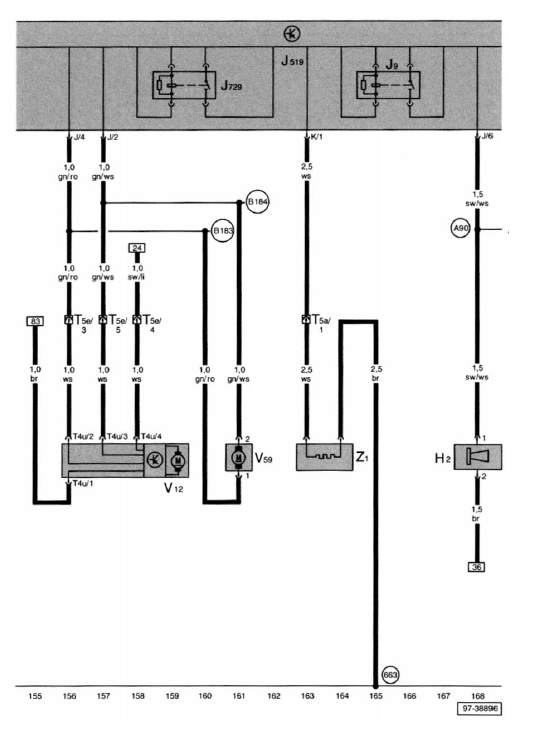

Motor für heckscheibenwischer, scheibenwaschpumpe,


Motor für heckscheibenwischer, scheibenwaschpumpe, beheizbare heckscheibe, relais 1 für doppelwaschpumpe, relais für beheizbare heck - scheibe, hochtonhorn

H2 - hoctitonhorn

j9 - relais für beheizbare heckscheibe

j519 - steuergerät für bordnetz

j729 - relais 1 für doppelwaschpumpe

t4u - steckverbindung 4facti

t5a - steckverbindung 5fach, schwarz, im seitenteil hinten links

t5e - steckverbindung 5fach, rosa, im seitenteil hinten links

v12 - motor für heckscheibenwischer

v59 - frontscheiben- und heckscheibenwaschpumpe

z1 - beheizbane heckscheibe

(663^ - massepunkt seitenteil hinten rechts

[a90j - verbindung (doppelton-horn) im ^ x ' schalttafel-leitungsstrang

(b183) - verbindung 1 (scheibenwaschpumpe) im leitungsstrang innenraum

- verbindung 2 (scheibenwaschpumpe) im leitungsstrang innenraum

die ansteuerung der beheizbaren heckscheibe mit heckscheibenantenne entnehmen sie bitte den stromlaufplänen radioanlage.

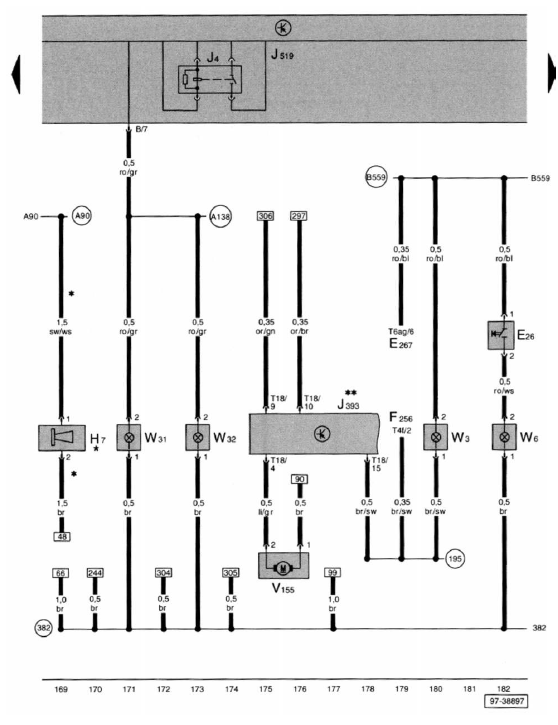

Tieftonhorn, relais für doppeltonhorn, motor für


Tieftonhorn, relais für doppeltonhorn, motor für tankdeckel-verriegelung, kofferraumleuchte, handschuhfachleuchte, schalter für handschuhfach- leuchte, einstiegsleuc

E26 - schalter für handschuhfach-leuchte

f256 - schließeinheit für heckklappe

e267 - schalter für deaktivierung innenraumüberwachung

h7 - tieftonhorn

j4 - relais für doppeltonhorn

j393 - zentralsteuergerät für komfortsystem

j519 - steuergerät für bordnetz

t4f - steckverbindung4fach

t6ag - steckverbindung 6fach

t18 - steckverbindung 18fach

v155 - motor für tankdeckel-verriegelung

w3 - kofferraumleuchte

w6 - handschuhfachleuchte

w31 - einstiegsleuchte vom links

w32 - einstiegsleuchte vorn rechts

m95j - masseverbindung im leitungsstrang türkontaktschalter hinten

(382) - masseverbindung 17 im hauptleitungsstrang

(f\90\ - verbindung (doppelton-horn) im ^ x ' schalttafel-leitungsstrang

w3s) - verbindung 2 im schalttafelleitungsstrang

(b559) - plusverbindung 1 (30g) im hauptleitungsstrang

* - nur bei fahrzeugen mit doppeltonhorn * * - siehe komfortsystem

Innenleuchte vorn, leseleuchte hinten links, leseleuchte


Innenleuchte vorn, leseleuchte hinten links, leseleuchte hinten rechts, leseleuchte mitte links, leseleuchte mitte rechts, innenleuchte hinten

J519 - steuergerät für bordnetz

t5y - steckverbindung 5fach

t6b - steckverbindung 6fach

t6am- steckverbindung 6fach

t8d - steckverbindung 8fach, koppelstelle dach, nähe innenleuchte vorn

w1 - innenleuchte vorn

w11 - leseleuchte hinten links

w12 - leseleuchte hinten rechts

w39 - leseleuchte mitte links

w40 - leseleuchte mitte rechts

w43 - innenleuchte hinten

y7 - automatisch abblendbarer innenspiegel

(34^ - masseverbindung im leitungsstrang dach ^382^ - masseverbindung 17 im hauptleitungsstrang

(bim) - verbindung 1 (tk)im leitungsstrang innenraum

(b250) - plusverbindung im leitungsstrang dach

(b559) - plusverbindung 1 (30g) im hauptleitungsstrang

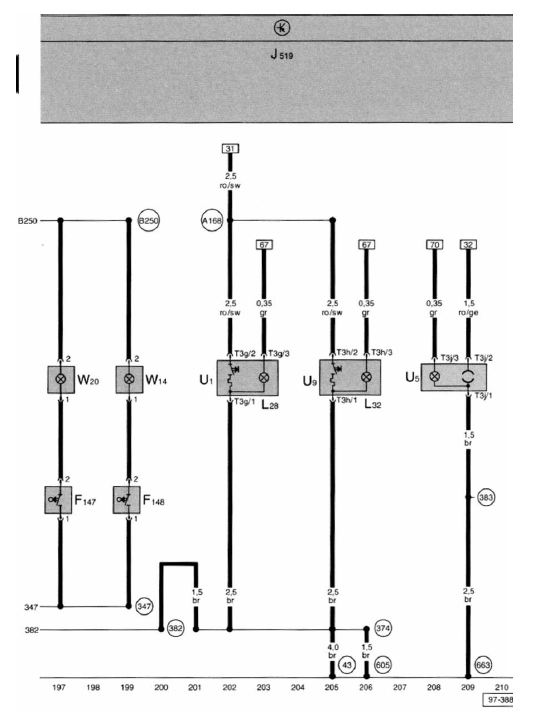

Zigarrenanzünder, 12-v-steckdose, zigarrenanzünder


Zigarrenanzünder, 12-v-steckdose, zigarrenanzünder hinten, beleuchteter make-up-spiegel fahrerseite, beleuchteter make-up-spiegel beifahrerseite

F147 - kontaktschalter für make-up-spiegel fahrerseite

f148 - kontaktschalter für make-up -spiegel beifahrerseite

j519 - steuergerät für bordnetz

l28 - lampe für beleuchtung zigarrenanzünder

l32 - lampe für beleuchtung für zigarrenanzünder hinten

t3g - steckverbindung 3fach

t3h - steckverbindung 3fach

t3j - steckverbindung 3fach

u1 - zigarrenanzünder

u5 - 12-v-steckdose

u9 - zigarrenanzünder hinten

w14 - beleuchteter make-up-spiegel beifahrerseite

w20 - beleuchteter make-up-spiegel fahrerseite - massepunkt säulea rechts unten

(347) - masseverbindung im leitungsstrang dach - masseverbindung 9 im hauptleitungsstrang

(382) - masseverbindung 17 im hauptleitungsstrang

(383) - masseverbindung 18 im hauptleitungsstrang

(60!^ - Massepunkt an der lenksäule oben

(663^ - massepunkt seitenteil hinten rechts w6s) - plusverbindung 4 (30a) im schalttafel-leitungsstrang

(b25o) - plusverbindung im leitungsstrang dach

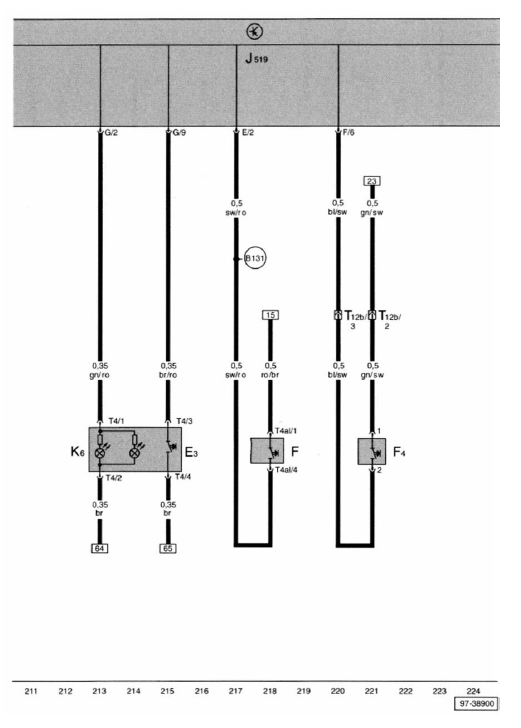

Warnlichtschalten kontrolllampe für warnblinkanlage,


Warnlichtschalten kontrolllampe für warnblinkanlage, bremslichtschalter, schalter für rückfahrleuchten

E3 - warnlichtschalter

f - bremslichtschalter

f4 - schalter für rückfahrleuchten

j519 - steuergerät für bordnetz

k6 - kontrolllampe für warnblinkanlage

t4 - steckverbindung 4fach

t4al - steckverbindung 4fach

t12b - steckverbindung 12fach, blau, im wasserkasten links

(ei3i) - verbindung (54) im leitungsstrang innenraum

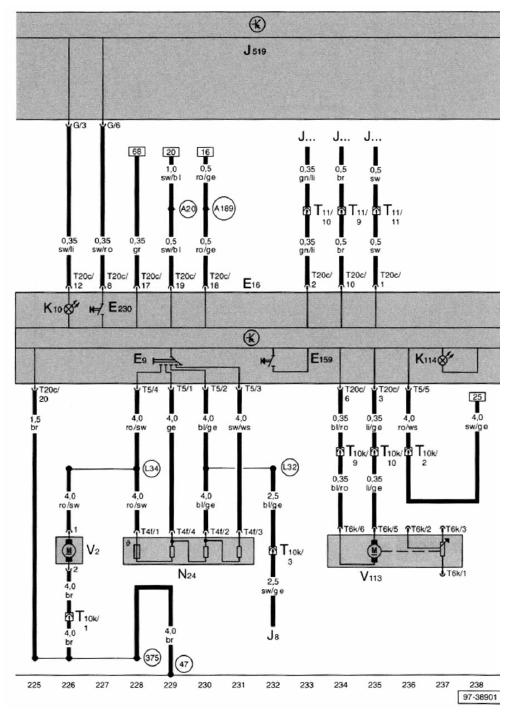

Schalter für heizung und heizleistung, vorwiderstand


Schalter für heizung und heizleistung, vorwiderstand für frischluftgebläse mit überhitzungssicherung, frischluftgebläse, stellmotor für umluftklappe

E9 - schalter für frischluftgebläse

e16 - schalter für heizung und heizleistung

e159 - schalter für frisch- und umluftklappe

e230 - taster für beheizbare heckscheibe

j8 - relais für standheizung

j... - Motorsteuergeräte

j519 - steuergerät für bordnetz

k10 - kontrolllampe für beheizbare heckscheibe

k114 - kontrolllampe für frisch- und umluftbetrieb

n24 - vorwiderstand für frischluftgebläse mit überhitzungssicherung

t4f - steckverbindung 4fach

t5 - steckverbindung 5fach

t6k - steckverbindung 6fach

t10k - steckverbindung 10fach

t11 - steckverbindung 11 fach

t20c - steckverbindung 20fach

v2 - frischluftgebläse

v113 - stellmotor für umluftklappe

^^ - massepunkt im rjßraum vorn rechts

(375) - masseverbindung 10 im hauptleitungsstrang fa20) - plusverbindung (15a) im

schalttafel-leitungsstrang (ai89) - busverbindung 5 (30a) im schalttafelleitungsstrang

ü-32j - verbindung 1 im leitungsstrang heizgerät

- verbindung 2 im leitungsstrang heizgerät

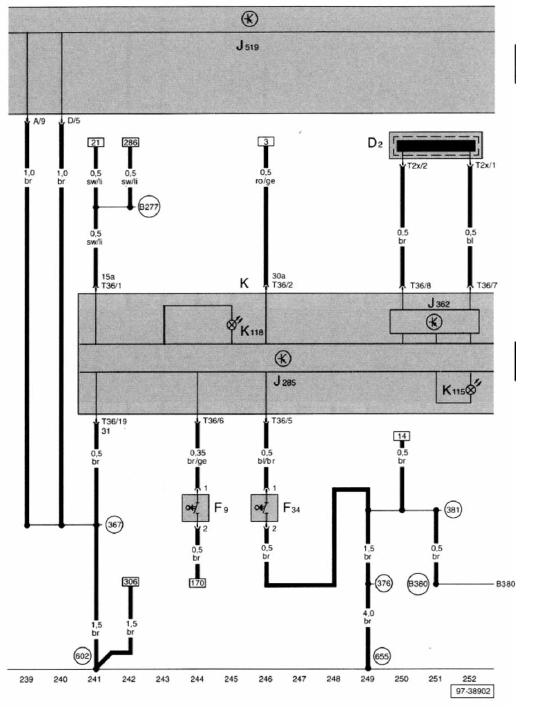

Schalttafeleinsatz, lesespule für wegfahrsicherung,


Schalttafeleinsatz, lesespule für wegfahrsicherung, schalter für handbremskontrolle, warnkontakt für bremsflüssigkeitsstand

D2 - lesespule für wegfahrsicherung

f9 - schalter für handbremskontrolle

f34 - warnkontakt für bremsflüssigkeitsstand

j285 - steuergerät im schalttafeleinsatz

j362 - steuergerät für wegfahrsicherung

j519 - steuergerät für bordnetz

k - schalttafeleinsatz

k115 - kontrolllampe für wegfahrsperre

k118 - kontrolllampe für bremsanlage

t2x - steckverbindung 2fach

t36 - steckverbindung 36fach

(36^ - masseverbindung 2 im hauptleitungsstrang - masseverbindung 11 im hauptleitungsstrang

(38i) - masseverbindung 16 im hauptleitungsstrang

(602^ - massepunkt im fußraum vorn links

(655^- massepunkt am scheinwerfer links

(b277) - plusverbindung 1 (15a) im hauptleitungsstrang

38o) - verbindung 2 (bremsbelag-verschleiß-anzeige) im hauptleitungsstrang

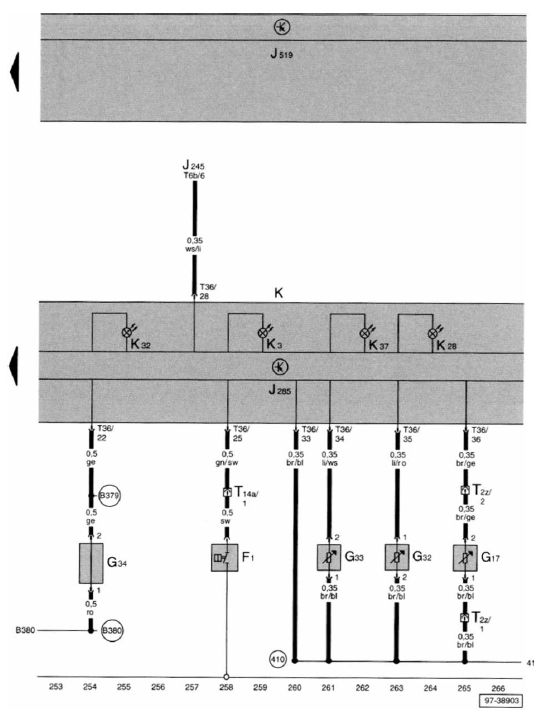

Schalttafeleinsatz, öldruckschalter, temperaturfühler


Schalttafeleinsatz, öldruckschalter, temperaturfühler für außentemperatur, geber für kühlmittelmangelanzeige, geber für scheibenwaschwasserstand, geber für bremsbelag-verschleiß vom links

F1 - öldruckschalter

g17 - temperaturfühler für außentemperatur

g32 - geber für kühlmittelmangelanzeige

g33 - geber für scheibenwaschwasserstand

g34 - geber für bremsbelag-vferschleiß vorn links

j245 - steuergerät für schiebedach

j285 - steuergerät im schalttafeleinsatz

j519 - steuergerät für bordnetz

k - schalttafeleinsatz

k3 - kontrolllampe für öldruck

k28 - kontrolllampe für kühlmitteltemperatur und kühlmittelmangelanzeige

k32 - kontrolllampe für bremsbelag

k37 - kontrolllampe für scheiben-wasch-wasserstand

t2y - steckverbindung 2fach

t2z - steckverbindung 2fach, vorn links am stoßfänger

t6b - steckverbindung 6fach, am steuergerät für schiebedachverstellung

t14a - steckverbindung 14fach, am motor

t36 - steckverbindung 36fach (41 oy - masseverbindung 1 (gebermasse) im hauptleitungsstrang

- verbindung 1 (bremsbelagverschleißanjeige)@im hauptleitungsstrang

- verbindung 2 (bremsbelag-verschleiß-anzeige) im hauptleitungsstrang

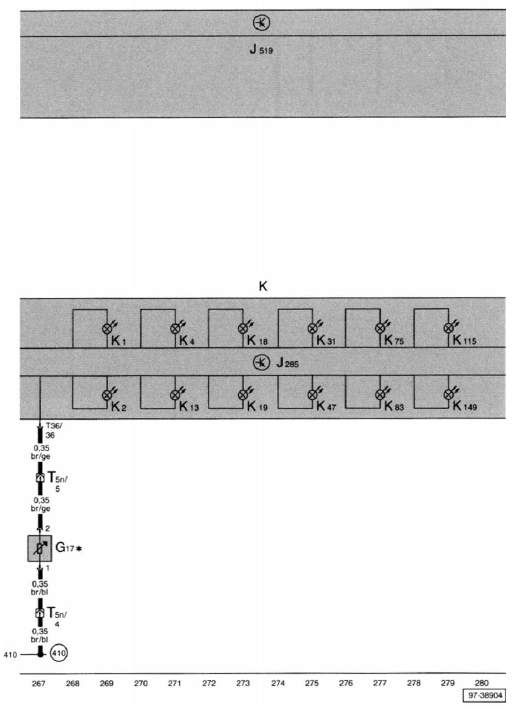

Schalttafeleinsatz, steuergerät für bordnetz, kontrolllampen,


Schalttafeleinsatz, steuergerät für bordnetz, kontrolllampen, temperaturfühler für außentemperatur

G17 - temperaturfühler für außentemperatur

j285 - steuergerät im schalttafeleinsatz

j519 - steuergerät für bordnetz

k - schalttafeleinsatz

k1 - kontrolllampe für fernlicht

k2 - kontrolllampe für generator

k4 - kontrolllampe für standlicht

k13 - kontrolllampe für nebelschlussleuchte

k18 - kontrolllampe für anhängerbetrieb

k19 - kontrolllampe für sicherheitsgurt-warnsystem

k31 - kontrolllampe für gra

k47 - kontrolllampe für abs

k75 - kontrolllampe für airbag

k83 - abgas-warnleuchte

k115 - kontrolllampe für wegfahrsperre

k149 - kontrolllampe für motorelektronik

t5n - steckverbindung 5fach, vorn links am stoßfänger

(410) - masseverbindung 1 (gebermasse) im - hauptleitungsstrang

* nur bei fahrzeugen mit nebelscheinwerfer

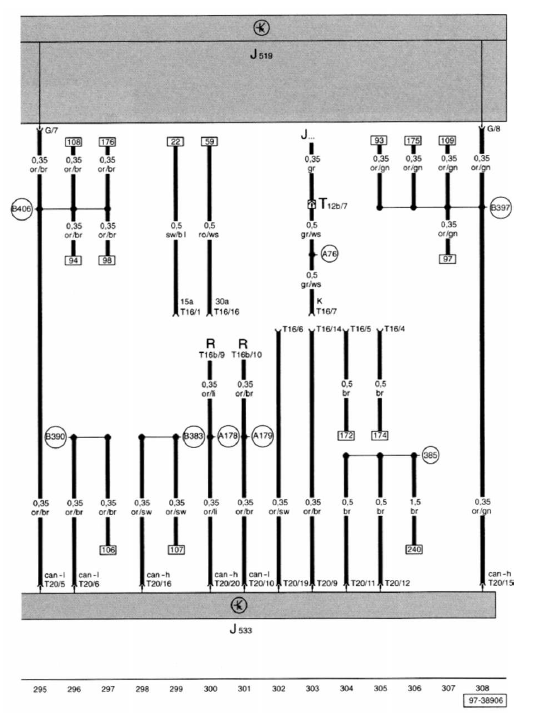

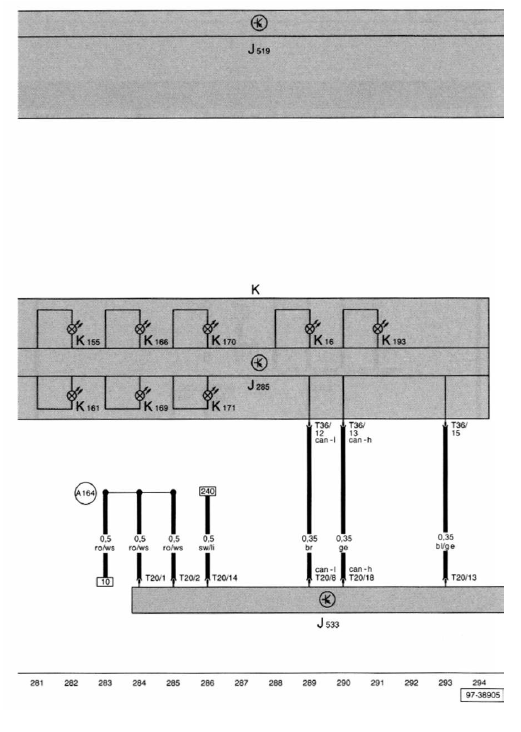

Schalttafeleinsatz, diagnose-interface für datenbus,


Schalttafeleinsatz, diagnose-interface für datenbus, kontrolllampen

J285 - steuergerät im schalttafeleinsatz j519 - steuergerät für bordnetz j533 - diagnose-interface für datenbus k - schalttafeleinsatz k16 - kontrolllampe für kraftstoffreserve k155 - kontrolllampe für stabilitätsprogramm k161 - kontrolllampe für elektromechanische servolenkung k166 - kontrolllampe für offene türen k169 - kontrolllampe für wählhebelsperre k170 - kontrolllampe für lampenausfall k171 - kontrolllampe für offene motorhaube k193 - kontrolllampe für lehnenverriegelung rücksitz t20 - steckverbindung 20fach t36 - steckverbindung 36fach (aim . Plusverbindung 2 (30a) im - schalttafel-leitungsstrang

Steuergerät für bordnetz, diagnose-interface für


Steuergerät für bordnetz, diagnose-interface für datenbus, diagnoseanschluss

J... - Motorsteuergeräte

j519 - steuergerät für bordnetz

j533 - diagnose-interface für datenbus

r - radio

t12b - steckverbindung 12fach, im wasserkasten links

t16 - steckverbindung 16fach, diagnoseanschluss unter der schalttafel links

t16b - steckverbindung 16fach

t20 - steckverbindung 20fach

(38^ - masseverbindung 20 im hauptleitungsstrang

(a76j - verbindung (k-diagnoseleitung) im schalttafelleitungsstrang

u178) . Verbindung (can-bus infotainment, high) im schalttafel-leitungsstrang

(a179) - verbindung (can-bus infotainment, low) im schalttafel-leitungsstrang

(b383) - verbindung 1 (can-bus antrieb high) im hauptleitungsstrang

(b39o) - verbindung 1 (can-bus antrieb low) im hauptleitungsstrang

(b39^ - verbindung 1 (can-bus komfort high) im hauptleitungsstrang

(ß406) - verbindung 1 (can-bus komfort low) im - hauptleitungsstrang

    Siehe auch:

    Pannenset
    Gilt für Fahrzeuge: mit Pannenset ...

    BMW 320d und VW Passat 2.0 TDI: Starke Diesel auf Augenhöhe?
    Drehen wir das Rad der Zeit doch einmal um 20 Jahre zurück: Anno 1992 glänzt der VW Passat B3 mit üppigem Innenraum und einer Front ohne Kühlergrill. Antriebsseitig reicht das Ange ...

    Kühler-lüfter aus- und einbauen
    Hinweis: die beschreibung bezieht sich auf die motoren 1,4-1 bca, 1,4-/1,6-l-fsi bkg/bln/bag/bse/bsf, 1,9-l-diesel. Der ausbau des lüftergehäuses bei den anderen motoren steht am ende d ...
