Gebläsemotor/vorwiderstand für heizung aus- und einbauen

Volkswagen Golf / Volkswagen Golf Reparaturanleitung / Heizung/klimatisierung / Gebläsemotor/vorwiderstand für heizung aus- und einbauen

Golf/touran

Ausbau

  • Batterie abklemmen. Achtung: hinweise im kapitel "batterie aus- und einbauen" beachten.

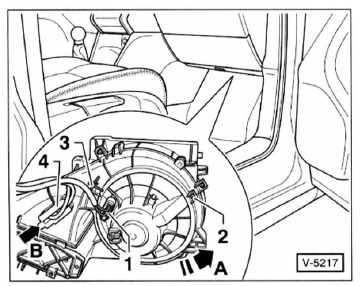

  • 2 Kunststoffschrauben -2- herausdrehen und abdeckung - 1 - oben im beifahrerfußraum abnehmen.


  • Stecker -1 - vom gebläsemotor abziehen.
  • Schraube - 2 - herausdrehen.
  • Rastlasche - 3 - entriegeln, gebläsemotor gegen den uhrzeigersinn drehen -pfeil a- und nach unten aus dem heizgerät herausziehen.

Vorwiderstand

  • Stecker - 4 - am vorwiderstand abziehen.
  • Rastlasche -pfeil b- drücken und vorwiderstand aus dem heizgerät herausziehen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
  • Neuen lüftermotor auf funktion prüfen.
