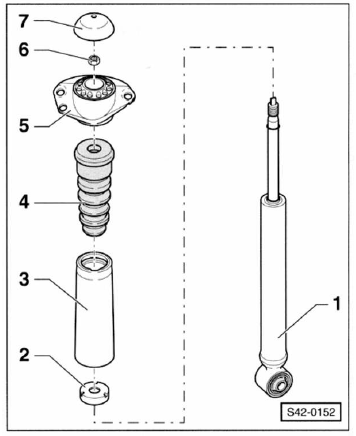

Stoßdämpfer zerlegen und zusammenbauen
- Gasdruck-stoßdämpfer einzeln austauschbar.
- Schutzkappe
- Schutzrohr
- Anschlagpuffer
- Stoßdämpferlager
- Mutter, 25 nm
nach jeder demontage ersetzen.
Zum lösen und festziehen der mutter kolbenstange des dämpfers an der spitze gegenhalten.
- Abdeckung
Hinweis: je nach modell kann zwischen anschlagpuffer - 4 - und schutzrohr - 3 - zusätzlich ein stützring eingesetzt sein.
