Handschuhfach aus- und einbauen

Golf

Ausbau

  • Zündung ausschalten und zündschlüssel abziehen.
  • Seitliche klappe rechts aus der armaturentafel ausbauen, siehe entsprechendes kapitel.
  • Abdeckung unter der heizungbedieneinheit ausbauen, siehe entsprechendes kapitel.

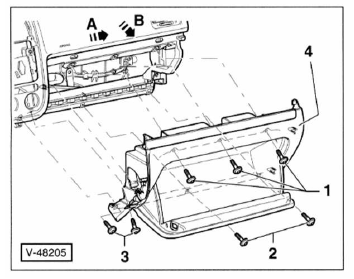

  • Handschuhfach öffnen und 7 schrauben -1/2/3- herausdrehen.
  • Handschuhfach - 4 - bis zum anschlag nach außen schieben -pfeil a- und nach hinten aus der armaturentafel herausziehen -pfeil b-.
  • Je nach austattung stecker für handschuhfachleuchte, fußraumleuchte, schlüsselschalter für airbagabschaltung abziehen.
  • Gegebenenfalls luftkanal für handschuhfachkühlung abziehen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.

Touran

Ausbau

  • Zündung ausschalten und zündschlüssel abziehen.
  • Seitliche klappe rechts aus der armaturentafel ausbauen, siehe entsprechendes kapitel.
  • Vordere mittelkonsole ausbauen, siehe kapitel "mittelkonsole aus- und einbauen".


  • Mit einem kunststoffkeil zierleiste - 1 - über dem handschuhfach von der armaturentafel abhebein.
  • Handschuhfach - 4 - öffnen.
  • Kunststoffkeil unten an der handschuhfachleuchte ansetzen und leuchte aus dem handschuhfach heraushebeln.

    Stecker von der leuchte abziehen.

  • 5 Schrauben -2/3- herausdrehen und handschuhfach - 4 - nach hinten aus der armaturentafel herausziehen.
  • Je nach austattung stecker vom schlüsselschalter für airbagabschaltung abziehen.
  • Gegebenenfalls luftkanal für handschuhfachkühlung abziehen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
