Verkleidung heckabschluss aus- und einbauen (touran)

Touran

Ausbau

  • Bodenbelag im laderaum ausbauen, siehe kapitel "ladeboden hinten aus- und einbauen".
  • Je nach ausstattung staukasten am heck vom fahrzeugboden abschrauben. Dazu deckel hochklappen und 4 schrauben herausdrehen.

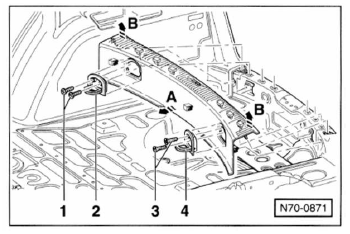

  • Schrauben -1/3- herausdrehen und verzurrösen -2/4- von der heckwand abnehmen.
  • Verkleidung im unteren bereich greifen und von der heckwand ziehen -pfeil a-.
  • Verkleidung nach oben ausclipsen -pfeil b- und unter der heckklappen-dichtung hervorziehen.

Einbau

  • Halteclips auf beschädigungen und auf richtigen sitz an der verkleidung überprüfen, wenn nötig, ersetzen.
  • Der einbau erfolgt in umgekehrter ausbaureihenfolge, dabei darauf achten, dass die heckklappen-dichtung über die verkleidung greift.
