Spreiznieten aus- und einbauen
Viele abdeckungen und verkleidungen sind mit spreiznieten befestigt. Aus- und einbau weiterer halteclips, siehe seite 240.
Ausbau

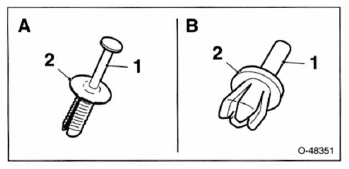

- A - spreizniete mit kappe: bolzen - 1 - mit einem schraubendreher herausziehen.
- B - spreizniete ohne kappe: bolzen - 1 - mit einem geeigneten dorn durchdrücken. Hinweis: der bolzen geht dabei unter umständen verloren und muss ersetzt werden.
- Spreizniete - 2 - aus der bohrung herausziehen.
Einbau
- Beschädigte oder fehlende spreiznieten durch neuteile ersetzen.
- Spreizniete - 2 - in die bohrung setzen und bolzen - 1 - eindrücken. Hinweis: dadurch werden die clipnasen gespreizt und die spreizniete sitzt sicher in der bohrung.
