Stoßfänger/stoßfängerabdeckung hinten aus- und einbauen

Volkswagen Golf / Volkswagen Golf Reparaturanleitung / Karosserie außen / Stoßfänger/stoßfängerabdeckung hinten aus- und einbauen

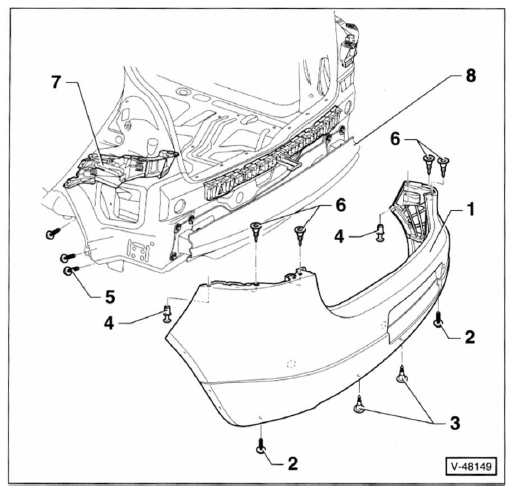

Golf


  1. Stoßfängerabdeckung

Ausbau

  • Heckleuchten ausbauen, siehe seite 101.
  • Schrauben - 5 - an beiden innenkotflügeln herausdrehen.
  • 2 Spreiznieten - 4 - mit einem schraubendreher heraushebeln
  • Schrauben - 2 / 3 - herausdrehen.
  • Schrauben - 6 - herausdrehen.
  • Mit einem helfer stoßfängerabdeckung nach hinten von den führungsprofilen - 7 - rechts und links ziehen und abnehmen.
  • Alle steckverbindungen trennen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
  1. Schrauben
  2. Schrauben, 5 nm
  3. Spreiznieten
  4. Schrauben für innenkotflügel
  5. Schrauben, 5 nm
  6. Führungsprofil
  7. Stoßfängerträger mit 6 schrauben (20 nm) befestigt.

Hinweis: beim jetta 2 schrauben (8 nm) rechts und links vom kofferraum aus herausdrehen. Dazu seitenverkleidungen im kofferraum ausbauen, siehe seite 259.

Außerdem auf der rechten seite 3 schrauben unten an der stoßfängerabdeckung herausdrehen.

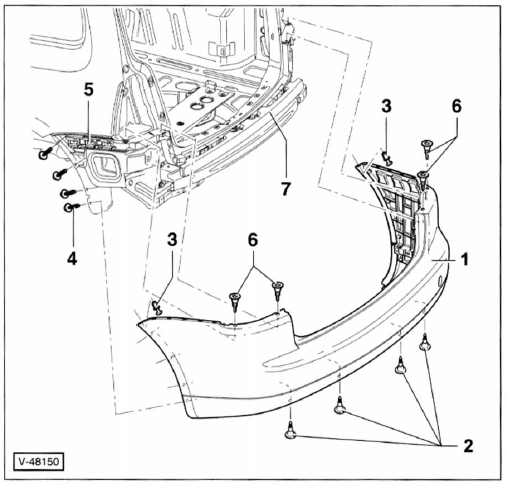

Touran


  1. Stoßfängerabdeckung

Ausbau

  • Heckleuchten ausbauen, siehe seite 102.
  • Schrauben - 4 - an beiden innenkotflügeln herausdrehen.
  • 2 Spreiznieten - 3 - mit einem schraubendreher heraushebeln.
  • Schrauben - 2 - unten herausdrehen.
  • Schrauben - 6 - herausdrehen.
  • Mit einem helfer stoßfängerabdeckung nach hinten von den führungsprofilen - 5 - rechts und links ziehen und abnehmen.
  • Alle steckverbindungen trennen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
  1. Schrauben, 6 nm
  2. Spreiznieten
  3. Schrauben für innenkotflügel
  4. Führungsprofil
  5. Schrauben, 6 nm
  6. Stoßfängerträger

Mit 7 schrauben (20 nm) befestigt, 4 rechts und 3 links.
