Türverkleidung aus- und einbauen (touran)

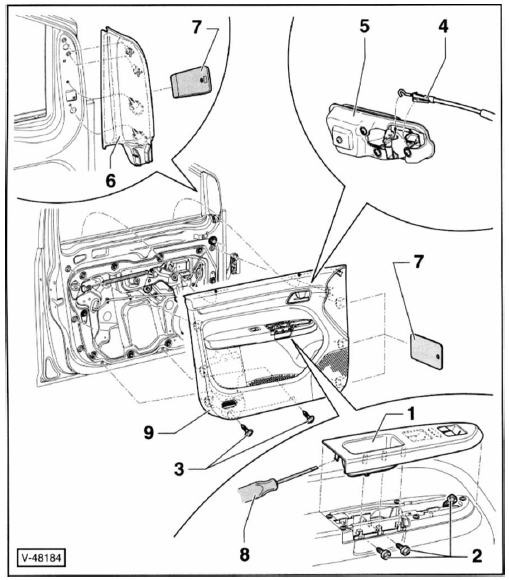

Fahrertür/touran


Fahrertür/touran

1 - Griffschale

2 - 3 Schrauben

3 - 2 Schrauben

4 - Seilzug für türöffner innen

5 - Türöffner innen

6 - Blende am fensterrahmen

7 - Kunststoff keil

8 - Schraubendreher

9 - Türverkleidung, fahrertür

Ausbau

  • Mit einem schraubendreher - 8 - oder einem kunststoffkeil griffschale - 1 - nach oben aus der verkleidung heraushebeln.
  • Steckverbindungen an der rückseite der griffschale abziehen.
  • Schrauben - 2 / 3 - herausdrehen.
  • Mit einem kunststoffkeil - 7 - verkleidung an den halteclips ablösen.
  • Verkleidung nach oben aus dem fensterschacht ziehen.
  • Steckverbindungen an der rückseite der verkleidung trennen.
  • Seilzug - 4 - am türöffner - 5 - aushängen und verkleidung abnehmen.
  • Blende - 8 - mit einem kunststoffkeil - 7 - ablösen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge. Halteclips überprüfen, wenn nötig, ersetzen.

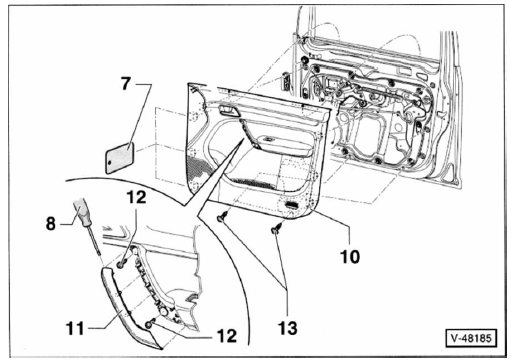

Beifahrertür/touran

10 - Türverkleidung, beifahrertür


10 - Türverkleidung, beifahrertür

  • Mit einem schraubendreher -8- oder einem kunststoffkeil blende - 1 1 - vom türgriff abhebein.
  • Schrauben -12/13- herausdrehen.
  • Mit einem kunststoffkeil - 7 - verkleidung an den halteclips ablösen.
  • Der weitere aus- und einbau erfolgt wie bei der fahrertür.

11 - Blende für türgriff

1 2 - 2 Schrauben

1 3 - 2 Schrauben

Hintertüren/touran

Die verkleidung an den hintertüren des 4-türers wird in ähnlicher weise ausgebaut wie bei der beifahrertür. Die verkleidung ist unten mit nur einer schraube befestigt.

Hintertür mit fensterkurbel: zunächst fensterkurbel ausbauen, siehe entsprechendes kapitel.
