Stellmotor für frischluft-/umluftklappe aus - und einbauen
Golf, fahrzeug ohne "climatronic"
Ausbau
Achtung: stellung der umluftklappe während der ausbauarbeit nicht verändern.
- Batterie abklemmen. Achtung: hinweise im kapitel "batterie aus- und einbauen" beachten.
- Handschuhfach ausbauen, siehe seite 254.

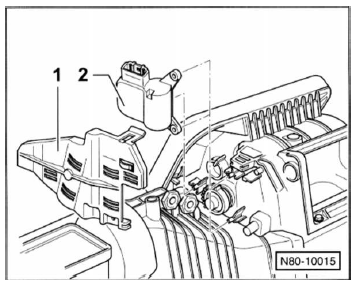

- Abdeckung - 1 - vom heizgerät abclipsen.
- Stecker vom stellmotor - 2 - abziehen und stellmotor aus den aufnahmen herausziehen.
Einbau
- Der einbau erfolgt in umgekehrter ausbaureihenfolge.
Frischlufwumluftklappe auf funktion prüfen.
