Sicherungstabelle für die Sicherungen im Motorraum

Abb. 47 Sicherungen im Sicherungskasten im Motorraum: Ausführung A.

Abb. 47 Sicherungen im Sicherungskasten im Motorraum: Ausführung A.

Abb. 48 Sicherungen im Sicherungskasten im Motorraum: Ausführung B.

Abb. 48 Sicherungen im Sicherungskasten im Motorraum: Ausführung B.

Die Tabellen zeigen die Sicherungsplätze für die wichtigsten Verbraucher. Die rechte Spalte enthält den Steckplatz, dahinter in Klammern die Stromstärke der Sicherung in Ampere.

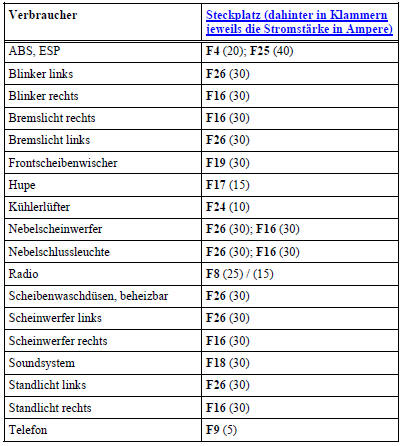

Sicherungszuordnung bei Ausführung A

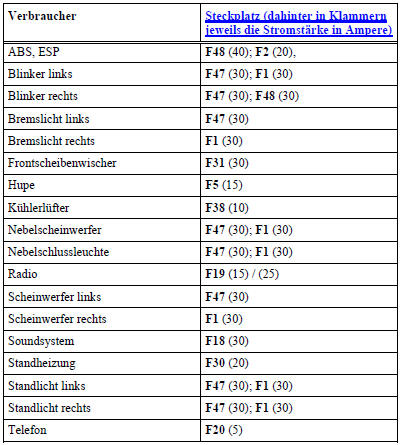

Sicherungszuordnung bei Ausführung B

Sicherungszuordnung bei Ausführung B

ACHTUNG!

ACHTUNG!
Das Benutzen von ungeeigneten Sicherungen oder das Reparieren von Sicherungen kann einen Brand verursachen und zu Verletzungen und zu Unfällen führen.

? Lesen und beachten Sie die Informationen und Warnhinweise, ?Sicherungen auswechseln?.

Vorsicht!
? Wird eine Sicherung durch eine stärkere Sicherung ersetzt, können Schäden an anderer Stelle der elektrischen Anlage auftreten.
? Geöffnete Sicherungskästen müssen vor dem Eindringen von Schmutz und Nässe geschützt werden.

Schmutz und Nässe in den Sicherungskästen können Beschädigungen an der elektrischen Anlage verursachen.

Hinweis
? Zu einem Verbraucher können mehrere Sicherungen gehören.
? Mehrere Verbraucher können gemeinsam über eine Sicherung abgesichert sein.
? Im Sicherungskasten im Motorraum ist Platz für Ersatzsicherungen.
? Im Fahrzeug befinden sich noch weitere Sicherungen. Diese sollten von einem Fachbetrieb gewechselt werden.
? Je nach Ausführung und Ausstattung des Fahrzeugs kann es zu Abweichungen gegenüber der in der Tabelle aufgeführten Sicherungsnummern und Steckplätzen kommen. Erfragen Sie die genaue Sicherungsbelegung bei Ihrem Volkswagen Partner.
