Zahnriemenzustand prüfen
1,4-/1,6-L-benzinmotor bca/bgu/bse/bsf mit 55/75 kw (75/102 ps)
Spezialwerkzeug: nicht erforderlich
Erforderliches verschleißteil:
- Gegebenenfalls zahnriemen.
Prüfen
- Spannverschlüsse der oberen zahnriemenabdeckung öffnen und abdeckung abnehmen.

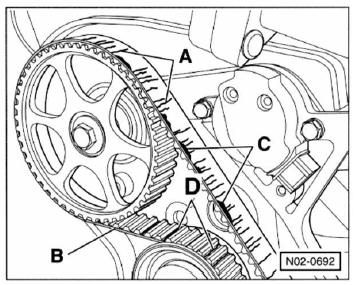

- Zahnriemen sichtprüfen auf:
Anrisse - a - , querschnittbrüche in der abdeckung.
Seitliches anlaufen - b - des zahnriemens.
Ausbrüche, ausfransungen - c - der zugstränge.
Risse - d - im zahnriemengrund.
Lagentrennung von zahnriemen/zugsträngen.
Öl- und fettspuren.
- Beschädigten zahnriemen unbedingt ersetzen, siehe kapitel "motor-mechanik".
- Obere zahnriemenabdeckung einbauen.
