Kotflügel vorn aus- und einbauen (touran)

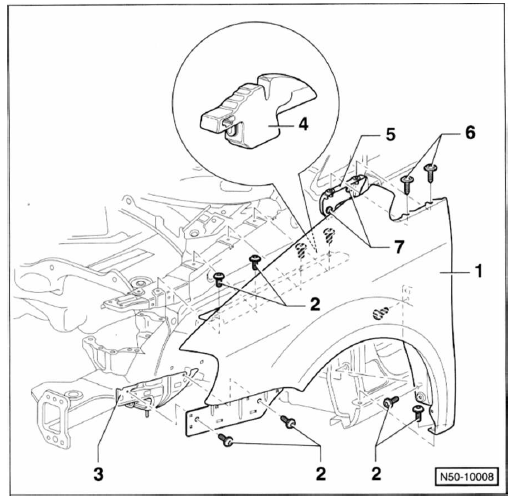

  1. Kotflügel
  2. Schrauben, 6 nm
  3. Strebe
  4. Füllstück
  5. Befestigungswinkel
  6. Schrauben, 6 nm
  7. Schrauben, 6 nm

Ausbau

  • Stoßfängerabdeckung vorn ausbauen, siehe entsprechendes kapitel.
  • Innenkotflügel vorn ausbauen, siehe entsprechendes kapitel.
  • Seitenfenster vorn ausbauen, siehe entsprechendes kapitel.
  • 4 Schrauben herausdrehen und seitliches führungsprofil für stoßfängerabdeckung abnehmen, siehe kapitel "stoßfängerabdeckung aus- und einbauen".
  • Schrauben - 2 / 6- herausdrehen.
  • Kotflügel abnehmen.

Einbau

Der einbau erfolgt in umgekehrter ausbaureihenfolge, dabei kotflügel auf gleichmäßige spaltmaße ausrichten.

Spaltmaße/touran, sollwerte:

Kotflügel - motorhaube: 3,0 + 1 0 mm

Kotflügel - tür vorn: 3,0 * 1 0 mm

Kotflügel - scheinwerfer: 0,75 bis 2,0 mm
