Ot-stellung des motors/zahnriemen-einbauhinweise

2,0-L-dieselmotor azv/bkd mit 100/103 kw (136/140 ps)

Achtung: hier werden nur die abweichungen zum 1,9-/2,0-1- 2-ventil-dieselmotor beschrieben.

Zünd-ot-stellung

Hinweis: zylinder 1 befindet sich, in fahrtrichtung gesehen, auf der rechen seite des motors.

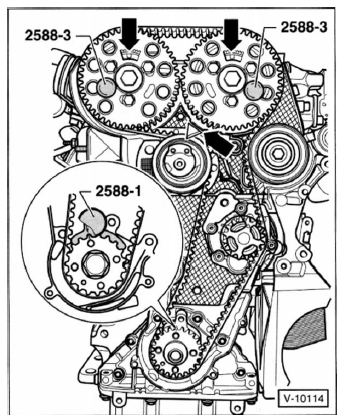

  • Für die ot-stellung der nockenwellenräder muss die markierung auf der hinteren zahnriemen-abdeckung mit dem nockenwellen-geberrad übereinstimmen. Die weitere einstellung erfolgt wie bei den 2-ventil-dieselmotoren, siehe seite 194.
